在材料科學(xué)的前沿探索中，水凝膠作為一種極具潛力的材料，廣泛應(yīng)用于生物醫(yī)學(xué)、環(huán)境保護(hù)、食品工業(yè)等眾多領(lǐng)域。然而，要充分挖掘水凝膠的性能優(yōu)勢(shì)，精確掌握其流變特性至關(guān)重要。上海保圣RH-20流變儀憑借卓越性能，成為研究人員剖析水凝膠流變行為的得力助手，在相關(guān)研究中發(fā)揮著不可替代的關(guān)鍵作用。

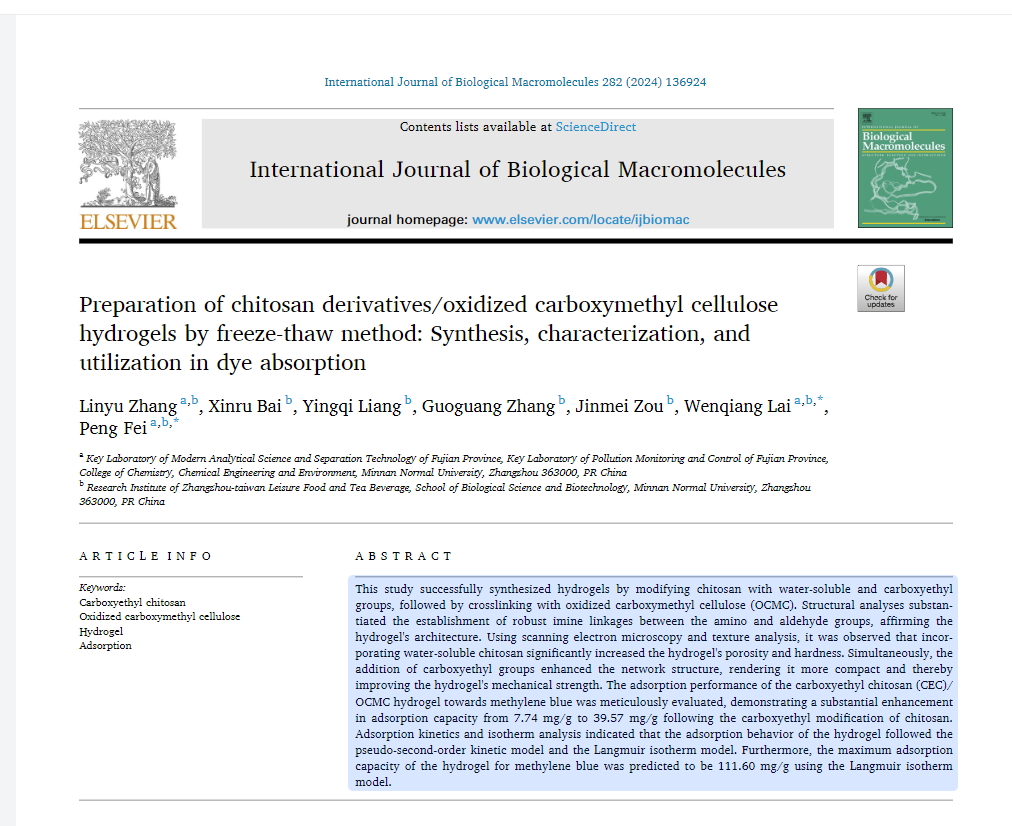

在《Preparation of chitosan derivatives/oxidized carboxymethyl cellulose hydrogels by freeze-thaw method: Synthesis, characterization, and utilization in dye absorption》這一研究中，閩南師范大學(xué)科研人員利用 上海保圣RH-20流變儀，對(duì)殼聚糖衍生物 / 氧化羧甲基纖維素水凝膠的流變特性展開了深入研究，為水凝膠的性能優(yōu)化和實(shí)際應(yīng)用提供了關(guān)鍵數(shù)據(jù)支持。

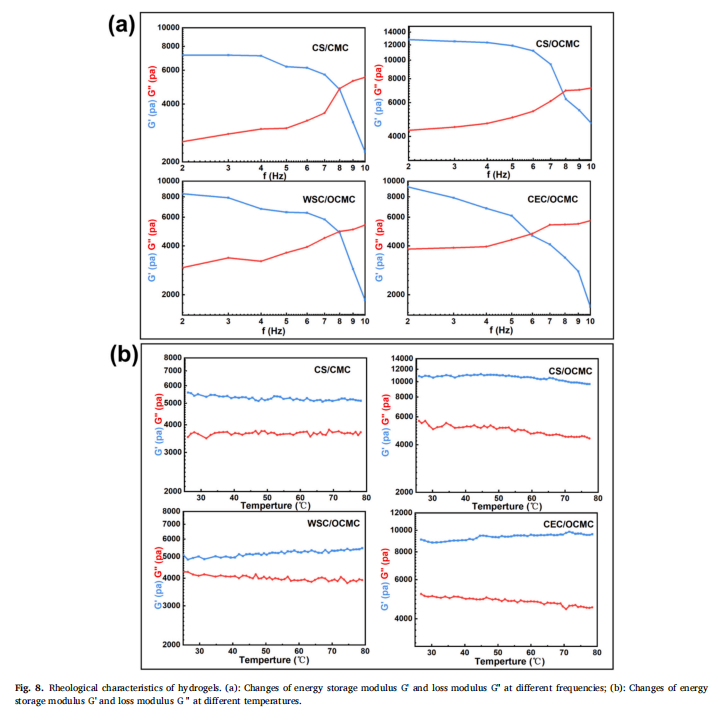

在水凝膠的研發(fā)過(guò)程中，其流變性能直接影響著產(chǎn)品質(zhì)量和應(yīng)用效果。通過(guò)上海保圣RH-20 流變儀的頻率掃描功能，研究人員發(fā)現(xiàn)，在低頻率下，水凝膠的儲(chǔ)能模量（G'）高于損耗模量（G”），呈現(xiàn)出以彈性為主的行為特征；而當(dāng)頻率升高至 7Hz 左右時(shí)，G” 超過(guò) G'，水凝膠的行為逐漸向粘性轉(zhuǎn)變。這一發(fā)現(xiàn)對(duì)于理解水凝膠在不同環(huán)境下的力學(xué)響應(yīng)、預(yù)測(cè)其加工和使用性能具有重要意義。在實(shí)際生產(chǎn)中，若需要水凝膠在特定頻率的外力作用下保持穩(wěn)定的形狀，那么就可以根據(jù)這一特性來(lái)選擇合適的配方和工藝條件，以確保水凝膠產(chǎn)品能夠滿足實(shí)際需求。

同時(shí)，利用上海保圣RH-20 流變儀的溫度掃描功能，研究人員還對(duì)水凝膠在不同溫度下的流變性能進(jìn)行了分析。結(jié)果顯示，在 25 - 80°C 的溫度范圍內(nèi)，所有水凝膠的 G' 始終大于 G”，這表明水凝膠具有穩(wěn)定的三維網(wǎng)絡(luò)結(jié)構(gòu)和良好的粘彈性凝膠特性。進(jìn)一步研究發(fā)現(xiàn)，隨著溫度的升高，不同水凝膠的 G' 變化趨勢(shì)各異。對(duì)于 CS/CMC 和 CS/OCMC 水凝膠，由于聚合物鏈的熱運(yùn)動(dòng)加劇，部分交聯(lián)點(diǎn)被破壞，導(dǎo)致 G' 略有下降，但整體網(wǎng)絡(luò)結(jié)構(gòu)仍相對(duì)穩(wěn)定；而 WSC/OCMC 和 CEC/OCMC 水凝膠則因分子運(yùn)動(dòng)增強(qiáng)，內(nèi)部結(jié)構(gòu)重新排列，使得 G' 隨溫度升高而略有增加，這意味著它們的彈性性能得到了提升。這些結(jié)果為水凝膠在不同溫度環(huán)境下的應(yīng)用提供了重要的理論依據(jù)。例如，在高溫環(huán)境下使用的水凝膠材料，就可以選擇 G' 隨溫度升高而增加的水凝膠體系，以確保其在高溫下仍能保持良好的力學(xué)性能。

此外，上海保圣RH-20流變儀在水凝膠研究中的應(yīng)用不僅局限于基礎(chǔ)性能測(cè)試，還能夠?yàn)樗z的合成工藝優(yōu)化提供指導(dǎo)。通過(guò)流變儀對(duì)水凝膠前驅(qū)體溶液的流變特性進(jìn)行監(jiān)測(cè)，可以實(shí)時(shí)了解溶液的粘度、流動(dòng)性等參數(shù)隨時(shí)間和溫度的變化情況，從而確定最佳的交聯(lián)反應(yīng)條件，提高水凝膠的合成效率和質(zhì)量穩(wěn)定性。

綜上所述，上海保圣RH-20流變儀在水凝膠的研究中發(fā)揮了重要作用，通過(guò)對(duì)其流變特性的深入分析，為水凝膠的性能優(yōu)化、應(yīng)用拓展以及合成工藝改進(jìn)提供了有力的技術(shù)支持。如果你也在從事水凝膠相關(guān)的研究或生產(chǎn)工作，上海保圣RH-20 流變儀將是你不可或缺的研究工具，助力你在材料科學(xué)領(lǐng)域取得更多突破！
